Struttura base degli elmetti MKII WWII - Liner

Con il termine liner si identifica l'imbottitura dell'elmetto. Esistono due varianti principali denominate MKI e MKII. Entrambi i modelli di liner erano costituiti da: tre strisce di fibra che formavano la struttura, otto distanziatori applicati alle strisce tra il liner ed il guscio, un'imbottitura per la parte superiore della testa e cinque alette di tela cerata nera che aderivano nella testa del soldato. Le alette sono quelle che solitamente fanno si che si formino quelle antiestetiche strisce nere sui gusci esterni degli elmetti MKII. Questo succede conseguentemente all'impilamento degli elmetti poiché, con le alte temperature estive, il rivestimento cerato delle alette tende a sciogliersi ed ad incollarsi sull'elmetto sottostante. Evitate di sovrapporre gli elmetti MKII!

Liner inglesi MKI e MKII

Il nuovo liner MKI sostituì quello ancora in uso dalla prima guerra mondiale. E' costituito da tre strisce di fibra, una che gira attorno alla testa del soldato e due incrociate su di essa unite da una serie di rivetti. Gli otto distanziatori in fibra gommata sono fissati sempre tramite rivetti, quattro alla striscia attorno alla testa e quattro alle due strisce incrociate. L' ovale di spugna di gomma è rivestito nella parte bassa di tela cerata e fissato tramite rivetti in prossimità dell'intersezione delle due strisce. L'imbottitura è cucita alla striscia circolare di fibra ed è costituita da sei falde in tela cerata nera fissate tra loro da un laccio. Per ammortizzare il contatto fra l'imbottitura e la striscia circolare in fibra è inserita una fascia in spugna gommata rivestita in stoffa.


Liner primo tipo modello MKI in uso nel biennio 1938-1939, a destra dettaglio dell'imbottitura in cui si nota la vite primo tipo "lunga" MKII.

Come per il modello precedente anche l'identificazione del modello MKI è semplicissima vista la presenza della crocera. Nel caso del liner MKII si possono travare vicino al produttore i caratteri 11, 2, II o nessun carattere ad indicare il modello di liner MKI.

Liner secondo tipo modello MKII is uso a partire dal 1939 fino agli anni '50, a destra dettaglio dell'imbottitura in cui si nota la vite primo tipo "corta" MKI.

Non è raro trovare per i liner inglesi MKIII le tre bande realizzate non in strisce nere ma rosse o nocciola. Di seguito un rapido esempio.

L'elenco dei produttori inglesi di liner MKI ed MKII ad oggi non è definitivo. Non sono presenti nella storiografia ricerche d'archivio complete e quello che si sa è basato su ricerche empiriche. Di seguito una lista aggiornata (sigla produttore, nome del produttore se conosciute, anni di produzione, modelli prodotti):

•  A Ltd , 1941, MKII.
•  AG&Co , A Garstin & Co Ltd, 1941-1943, MKII.
•  ANH , 1939, MKI.
•  ASC , 1941 , MKII.
•  BH&G , Barrow Hepburn & Gale Ltd., Londra, Inghilterra, 1938-1940, MKI.
•  BMB , Briggs Motor Bodies Ltd., Dagenham, Inghilterra, 1939-1945, MKI e MKII.
•  CCL , Charles Collett Ltd., Londra, Inghilterra, 1940-1945, MKII.
•  CG&S , 1941, MKII.
•  CWS , 1941, MKII.
•  EA , 1941, MKII.
•  E&R , 1941, MKII.
•  FA (o sempre riferibile al produttore EA? Dubbio di lettura), 1941 , MKII.
•  FFL , Fisher Foils Ltd., 1941-1945, MKII.
•  FH , 1940-1941, MKII.
•  F&L , Fisher & Ludlow Ltd, 1939, MKII.
•  G&S , Gimson & Slater, Nottingham, Inghilterra, 1940-1943, MKII.
•  Helmets Ltd , Helmets Ltd, Weathampstead, 1937-1943, MKI e MKII.
•  H&S , 1941 , MKII.
•  JCS&W Ltd , J Compton Sons & Webb Ltd, Londra, Inghilterra, 1938-1943, MKI e MKII.
•  J&AJB , 1941, MKII.
•  JS&S, 1941, MKII.
•  LPC , 1941 , MKII.
•  LWL , Lane & Whittaker Ltd, 1940-1941, MKII.
•  M&C , 1939, MKII.
•  N Ltd , S E Norris Ltd, Llford, Inghilterra, 1940 e 1942, MKII.
•  S , Scully Manufacturing Co., MKII.
•  SNL , S E Norris Ltd, Llford, Inghilterra, 1940, MKII.
•  TPB , 1941, MKII.
•  TTC , Teddy Toy Company Ltd, Dagenham, Inghilterra, 1939-1944, MKII.
•  Vero , Everett W Vero & Co, Londra, Inghilterra, 1937-1944, MKI e MKII.
•  V&E Ltd, 1941, MKII.
•  W Ltd , 1941, MK II.
•  W&LC , 1941, MKII.

•  A Ltd, 1941, MKII.


•  A.G.&Co, A. Garstin & Co Ltd, 1941-1943, MKII.



•  ANH, 1939, MKI.
•  ASC, 1941, MKII.


•  BH&G, Barrow Hepburn & Gale Ltd., Londra, Inghilterra, 1938-1939, MKI.


•  BMB, Briggs Motor Bodies Ltd., Dagenham, Inghilterra, 1939-1945, MKI e MKII.





•  CCL, Charles Collett Ltd., Londra, Inghilterra, 1940 e 1945, MKII.




•  CG&S, 1941, MKII.
•  CWS, 1941, MKII.


•  EA, 1941, MKII.


•  E&R, 1941, MKII.
•  FA (o sempre riferibile al produttore EA? Dubbio di lettura), 1941, MKII.


•  FFL, Fisher Foils Ltd., 1941-1945, MKII.




•  FH, 1940-1941, MKII.


•  F&L, Fisher & Ludlow Ltd, 1939, MKII (marchio I ma liner MKII).


•  G&S, Gimson & Slater, Nottingham, Inghilterra, 1940-1943, MKII.

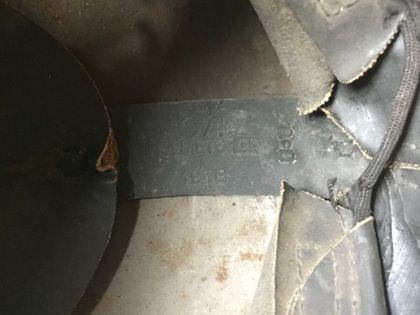

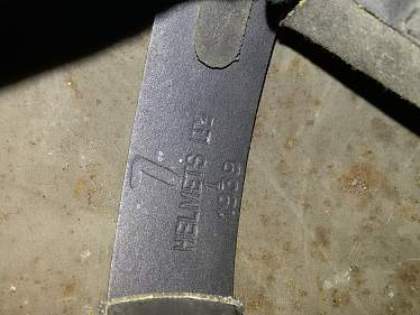

•  Helmets Ltd, Helmets Ltd, Weathampstead, 1937-1943, MKI e MKII.





•  H&S, 1941, MKII.


•  JCS&W Ltd, J Compton Sons & Webb. Ltd, Londra, Inghilterra, 1938-1943, MKI e MKII.





Etichetta adesiva del produttore J Compton Sons & Webb. Ltd, con indicata la taglia, su liner MKI. www.ww2britishhelmets.co.uk.

•  J&AJB, 1941, MKII.
•  JS&S, 1941, MKII.


•  LPC, 1941, MKII.


•  LWL, Lane & Whittaker Ltd, 1940-1941, MKII.


•  M&C, 1939, MKII.

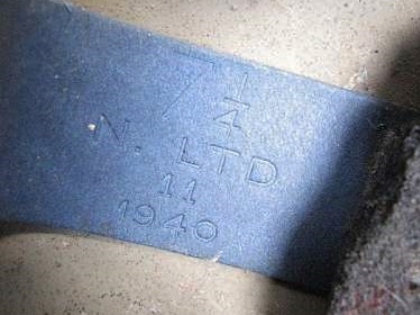

•  N Ltd, S E Norris Ltd, Llford, Inghilterra, 1940, MKII.
•  S, Scully Manufacturing Co., MKII.


•  SNL, S E Norris Ltd, Llford, Inghilterra, 1940, MKII.
•  TPB, 1941, MKII.


•  TTC, Teddy Toy Company Ltd, Dagenham, Inghilterra, 1939-1944, MKII.




•  Vero, Everett W Vero & Co, Londra, Inghilterra, 1937-1944, MKI e MKII.





•  V&E Ltd, 1941, MKII.


•  W Ltd, 1941, MK II.
•  W&LC, 1941, MKII.

Marchi di controllo
In molti liner è possibile vedere uno o più simboli con numeri. Spesso questi marchi sono scambiati per produzioni canadesi ma in realtà sono marchi di ispezione e con trollo dagli uffici qualità. Qui due esempi.

Produttori canadesi di liner per elmetti MKII nel periodo bellico WW2

Produttori liner canadesi:

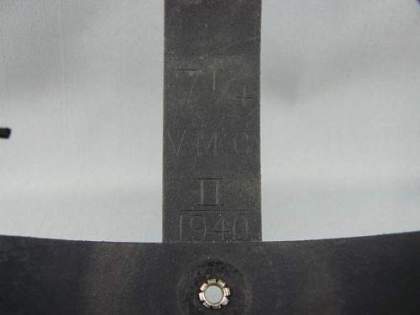

VMC = Viceroy Manufacturing Co of Toronto. Produttore dal 1940 al 1945.


Vista del liner canadese MKII assemblato. Curiosità: la viste risulta girata.



VMC = Viceroy Manufacturing Co of Toronto. Produttore dal 1940 al 1945 (immagini fino al 1943).

Marchi di controllo

Produttori sudafricani di liner per elmetti MKI nel periodo bellico WW2

Produttori liner sudafricani:
Jager Rand ( mark- Broad Arrow inside Letter "U" ). Produsse liner datati 1940, 1942 e 1943.

A sinistra liner sudafricano MKI assemblato con imbottitura marrone. A destra liner sudafricano MKI assemblato con imbottitura nera.



Marchi del produttore Jager Rand dal 1940 al 1943.

Si possono trovare elmetti MKII sudafricani con viti e liner differenti dallo standard ma sono riconducibili ad usi post.

Produttori autraliani di liner per elmetti MKII nel periodo bellico WW2

Produttori liner australiani:
Dunlop. = Dunlop Rubber Co Ltd Sydney. ( Aust & NZ ) 1940 - 1945

IN COSTRUZIONE

Curiosità

Era cosa non estramenente rara per i soldati inglesi/canadesi eliminare le cinque patte interne del liner per poter utilizzare l'elmetto in inverno sopra ad un berretto di lana o in estate insieme ad un panno per asciugare il sudore.

elmetto ritrovato in Italia con le cinque falde mancanti


Un esempio di elmetto con le falde tagliate. Foto: Observation Post, "B" Battery, Royal Canadian Artillery, in Potenza, Italy, 24 September 1943. From left to right, Gunner Chuck Drickerson (rangefinder), Signalman Jim Tully (telephone), Regimental Sergeant-Major George Gilpin (plotting board), Captain G.E. Baxter (field glasses), and Signalman Hugh Graham (radio). Photo by Alexander M. Stirton. Department of National Defence / National Archives of Canada, PA-177156
